Motor kontrol

Potanslı Motor Hız Kontrol Devresi:

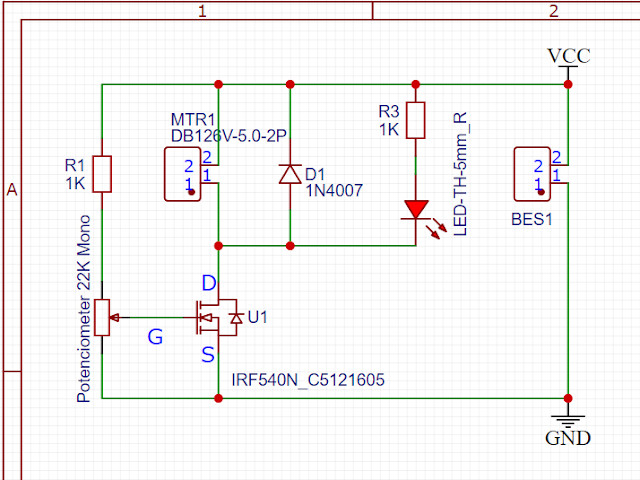

Şematik Çizim:

PCB Çizim ve Component yerleşim dizaynı:

2D PCB Görüntüleme:

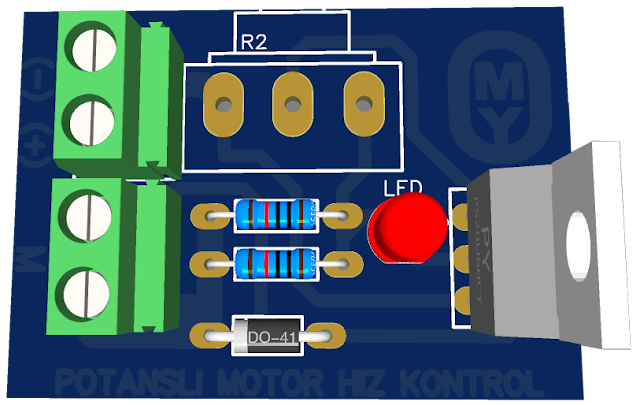

3D Görüntüleme:

Yüzey montaj devre, bitmiş hali:

Butonlu Motor Hız Kontrol Devresi

Şematik Çizim:

("+" ve "-" Tact butonlara basılması ile yavaşlama ve hızlanma gerçekleşir.) Potansa alternatif ve daha hassas çalışmaktadır.

PCB Çizim ve Component yerleşim dizaynı:

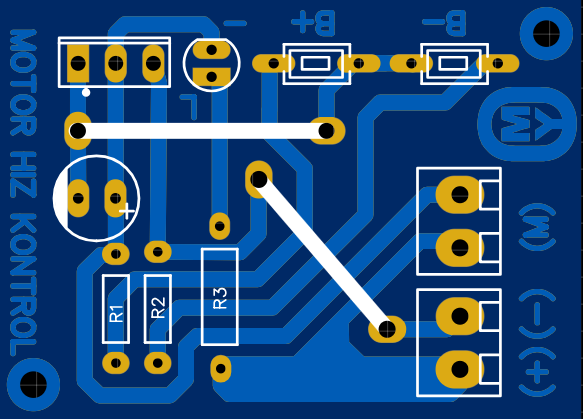

2D PCB Görüntüleme:



3D Görüntüleme:

Yüzey montaj devre, bitmiş hali:

LED li Voltaj Gösterge devresi:

(0-12V) Voltaj aralığı için uygundur. Voltaj 2.5V ve üzeri durumu Ledlerin ışıması ile yansıtılmaktadır.

Şematik Çizim:

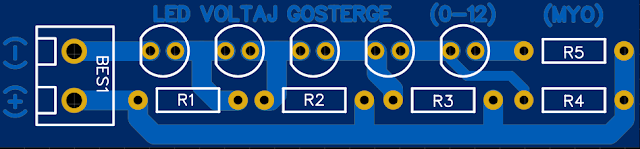

2D PCB Görüntüleme:

3D Görüntüleme:

Yüzey montaj devre, bitmiş hali:

PWM DC Motor Hız Kontrol Devresi:

Şematik Çizim:

Potans ile, devrenin Osilalatör genliğinin kısılıp arttırılması ile Motor hızlı veya yavaş dönmesi gerçekleşir. Daha kararlı çalışmaktadır.

PCB Çizim ve Component yerleşim dizaynı:

2D PCB Görüntüleme:

3D PCB Görüntüleme:

Yüzey montaj devre, bitmiş hali:

Potansın en kısık olduğu zamanda, minimumdayken Motor uçlarındaki Voltaj: (1.4 V)

Ölçümler: Frekans: (561.8),  Zaman: (1.780ms)

Min.durumda, Genlik:

Potans maksimumdayken Motor uçlarındaki Voltaj: (11.0 V)

Güç kaynağı maksimumda harcanan yük: 00.04 A, -  00.48W

Max. durumda Genlik:

Tact Butonla, DC Motor Yön Kontrol devresi:

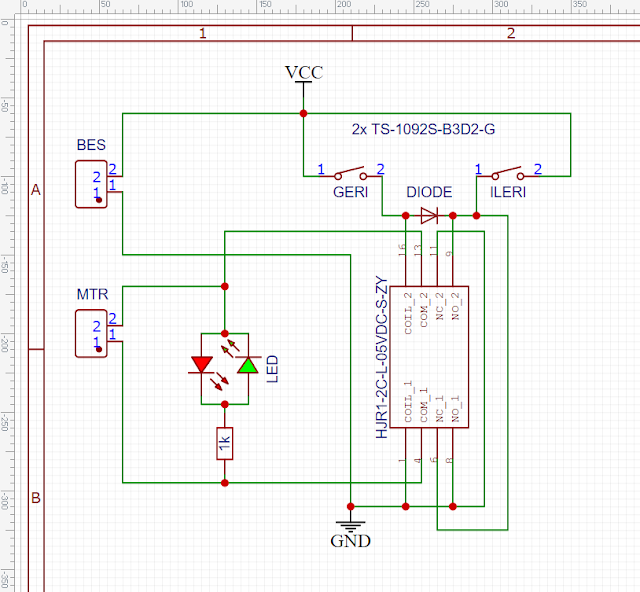

Şematik Çizim:

PCB Çizim ve Component yerleşim dizaynı:

Röle Kontak bağlantı uçlar:

2D PCB Görüntüleme:

3D PCB Görüntüleme:

İleri butonuna basılmasıyla, İleri YEŞİL Led yanar ve Motor sağ tarafa (ileri) döner.

Geri, butonuna basıldığında, Geri KIRMIZI Led yanar ve Motor sol tarafa (geriye) dönme gerçekleşir.

Yüzey montaj devre, bitmiş hali:
