EasyEDA PCB devre çizim programı

Baskı devre tasarım çizim ve simülasyon etme özelliği barındıran Web tabanlı erim özelliğide olan bir programdır.

Erişim:

Google arama çubuğuna easyeda yazmak yeterli, ilgili link ilk sırada belirir.

Bilgisayarınıza "Download" butonuna basılması ile indirebilirsiniz.

Kurulum: İlgili adımları takip edin.

Yaptığınız çalışmalara, başka bir üzerinden de erişmek için, Kaydolabilir Google hesabınızıda bağlayabilirsiniz.

Başlangıç çalışması: "Basit Led devresi"

İhtiyaç duyulan Elektronik Komponent lere göre, Şematik çizim gerçekleştirilir. Olmayan ürünler uygulama kütüphanede aranır veya internette bulunan malzemenin ürün koduna sorgu ile seçim gerçekleşir.

PCB dizilim ve çizimi gerçekleştirilir.

2D PCB görünüm

3D PCB Simülasyon görünümleri:

PCB baskı görünümü:

2. PCB Çalışma: "Flip Flop devresi"

Elektronik Komponent ve mm ölçülerine göre, Şematik çizim gerçekleştirilir.

Mevcut şematik çizimi referans alarak klavuz çizgi referans olur.

PCB çerçeve içerisine dizilim yapıldıktan sonra, Menüden "Yol ata/Otomatik yol ata" seçimi ile, Alt katman yol baskı çizimi gerçekleşir.

İhtiyaca göre, Yol kalınlığı ve düzeni şekillendirilir.

2D PCB Üst görünüm:

3D PCB Komponent Üst görünüm 1:

3D PCB Komponent Üst görünüm 2:

3D PCB Komponent Alt görünüm:

Üst Komponent baskı, Pad alanları ve PCB baskı devre Alt görünümler Dışa aktar/Pdf ile alınabilmektedir.

3. PCB Çalışma: "SMD Flip Flop devresi"

Elektronik Komponent ve mm ölçülerine göre, Şematik çizilir/güncellenir

Komponent listesinde olmayan ürünler, Kütüphanede aranır.

Şematik çizim PCB ye dönüştürülür, Plaket ölçüleri onaylanır.

Komponent PCB plaket ölçüleri içine yerleştirilir.

Komponent dizimi tamamlandı.

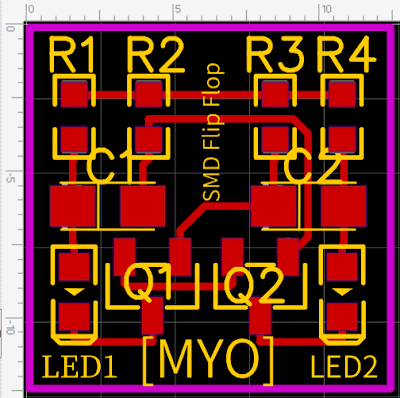

2D PCB baskı durumu

PCB Komponent görünümleri

4. PCB Çalışma: "Sensörlü Gece Lambası devresi"

5. PCB Çalışma: "Sensörlü Gece Lambası devresi SMD"

5. PCB Çalışma: "Osilatör-Quick test devresi"
