Elektronik devre kesici, aşırı akım koruması için esnek modüler sistemdir. Elektronik Devre Kesici, Akıllı sigortalardır. 24V DC sistemleri korumaktadır. Klasik sigortalar yükün öncesini korurken, Elektronik devre kesiciler yükün tamamını korur.
Elektronik devre kesiciler, düşük aşırı akım koşullarında ve uzun kablolu sistemlerde daha güvenilir bir çözüm sağlarlar. Fiziksel olarak daha az yer kaplarlar. Modüllerin haberleşme yetenekleri sayesinde, kanalların tek tek akım değerleri izlenebilir. Eğer IO linkli versiyon kullanılırsa, bu kanallara uzaktan müdahale ile, set akım değerleri ayarlanabilir.
Merkezi olarak besleme ve haberleşme
Sistem konfigürasyonu, güç modülüyle başlar. Merkez güç beslemesi ve haberleşme buradan yönetilir. Tüm ilave modüller arka kenar akım baraları yoluyla doğrudan beslenir. Sistemdeki otomatik modül adresleme sayesinde başka işlem gerekmez. Tüm sistem bilgileri güç modülü üzerinden toplanır ve sağlanan arayüze değerlendirme için gönderilir. Bu, tüm 24 V besleme şebekesi için şeffaflığa sahip olmanızı sağlar.
İki kanal için elverişli koruma
CAPAROC sistemindeki 2-kanallı devre kesici modüllerinin yapılandırılmaları kolaydır. Ayarlı nominal akımı istediğiniz zaman cihaz üzerinde kolayca okumanıza imkân verirler. Dahası, aktif akım sınırlama işlevi, beslemenin daha verimli kullanımını sağlar.
Dört kanal için yerden kazandıran koruma
1- ve 4-kanallı devre kesici modülleri, kanala özel bir tarzda sisteme entegre edilirler. Sabit ve ayarlanabilen nominal akımlarla her uygulamaya ideal şekilde ayarlanabilirler - kanal başına sadece 3 mm toplam genişlikle maksimum kompaktlıktan, 4 mm²'ye kadar bağlantı kesit alanına sahip dört entegre potansiyel dağıtım modülüne kadar. CAPAROC sistemi, güvenilir koruma için her şeyi içerir.
Güvenilir güç dağıtımı
Alt taraftaki akım baraları, CAPAROC sisteminin temel yapılarıdır. Sistemdeki tüm modüllerin beslemesini sağlarlar. Modüller ilave montaj işi olmadan eklenebilir veya çıkarılabilir. Potansiyel dağıtıcılar, pozitif ve 0 V yük beslemesi için her devre kesici modülünün yanındaki ideal genişletmelerdir.
İnteraktif demo CAPAROC
Bu interaktif uygulamada, CAPAROC sisteminin durum sıfırlama güç modülünün çeşitli fonksiyonları mevcuttur. Uygulama, farklı yükler için altı devreyi beslemek için tasarlanmıştır.
Durum Sıfırlamalı Güç Modülü ile CAPAROC
Bu sanal demo, Durum Sıfırlama Güç Modülünün farklı özelliklerinden geçecektir.
Bu uygulama 6 farklı yük için 6 devreye güç verecek şekilde ayarlanmıştır.
CAPAROC ürünleri şunları içerir:
- Durum Sıfırlamalı Güç Modülü
- 2 kanallı ve 4 kanallı kesiciler
- OV Dağıtım modülleri (2 Adet)
- Güç Rayı
Pano dış görünüm:
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
Özellikler:
Choose which feature you would like to explore (Hangi özelliği keşfetmek istediğinizi seçin)
.png)
(Bu, Uzaktan Açma Durumu göstergesi sağlayan bir Dijital Çıkıştır.)
.png)
Aşırı akım durumlarında;
Let's assume a solenoid failure causes a short circuit
(Bir solenoid arızasının kısa devreye neden olduğunu varsayalım.)
.png)
.png)
.png)
A cool down period is initiated after the channel is tripped. The LED on channel 3 changes from Solid Red to Blinking Red when it is ready to be reset.
This channel recognizes a short circuit and trips. Notice the LED on the breaker channel 3 turned Red and the Trip Status light on the outside of the cabinet turns OFF
(Bu kanal bir kısa devreyi tanır ve açar. Kesici kanal 3 üzerindeki LED'in Kırmızıya döndüğüne ve kabinin dışındaki Açma Durumu ışığının SÖNÜĞÜNE dikkat edin.)
(Kanal açıldıktan sonra bir soğuma süresi başlatılır. Kanal 3'teki LED, sıfırlanmaya hazır olduğunda Sabit Kırmızıdan Yanıp Sönen Kırmızıya değişir.)
.png)
Trip Status Indication
(Seyahat Durumu Göstergesi)
The circuit has cooled down and is ready to be reset. Choose how you want to reset the channel.
(Devre soğudu ve sıfırlanmaya hazır. Kanalı nasıl sıfırlamak istediğinizi seçin.)
.png)
The short circuit needs to be removed. The faulty solenoid should be replaced.
(Kısa devre olması gerekiyor kaldırıldı. Arızalı solenoid değiştirilmelidir.)
.png)
TAP the Red LED on channel 3 to reset the tripped channel. Once tapped, the LED on channel 3 will turn Green and power will be restored to the solenoid.
(Tetiklenen kanalı sıfırlamak için kanal 3'teki Kırmızı LED'e DOKUNUN. Dokunulduğunda, kanal 3'teki LED Yeşile dönecek ve solenoid yeniden güç alacaktır.)
.png)
Notice the Trip Status light on front of cabinet has also turned Green.
(Kabinin önündeki Yolculuk Durumu ışığının da Yeşile döndüğüne dikkat edin.)
.png)
Trip Status, Current Warning, Remote Reset (Açma Durumu, Mevcut Uyarı, Uzaktan Sıfırlama)
The Remote Reset (RST) input is falling edge sensitive. Pushing the Remote Reset button sends a high signal to the Remote Reset (RST) input. The tripped channel will not reset until it sees a change from high to low.
(Uzaktan Sıfırlama (RST) girişi düşen kenara duyarlıdır. Uzaktan Sıfırlama düğmesine basmak, Uzaktan Sıfırlama (RST) girişine yüksek bir sinyal gönderir. Açılan kanal, yüksekten düşüğe bir değişiklik görene kadar sıfırlanmayacaktır.)
Releasing the Remote Reset button lets the signal return to OV. This falling edge triggers the reset of any tripped channels.
(Uzaktan Sıfırlama düğmesinin serbest bırakılması, sinyalin OV'ye dönmesini sağlar. Bu düşen kenar, tetiklenen kanalların sıfırlanmasını tetikler.)
TAP the Remote Reset button.
(Uzaktan Sıfırlama düğmesine DOKUNUN.)
.png)
Notice the LED on channel 3 has turned Green, meaning the channel is now ON. The Trip Status on the front of cabinet has also turned Green.
(Kanal 3'teki LED'in Yeşile döndüğünü fark edin, bu da kanalın artık AÇIK olduğu anlamına gelir. Kabinin önündeki Yolculuk Durumu da Yeşile döndü)
.png)
CAPAROC offers Remote Reset capabilities. Let's explore how this feature works.
(CAPAROC, Uzaktan Sıfırlama yetenekleri sunar. Bu özelliğin nasıl çalıştığını keşfedelim.)
.png)
CAPROC offers a feature that indicates when a circuit draws more than I>80% of the nominal setting of the channel. Let's see how this function works.
(CAPROC, bir devrenin kanalın nominal ayarının %1>80'inden fazlasını çektiğini gösteren bir özellik sunar. Bu fonksiyonun nasıl çalıştığını görelim.)
.png)
.png)

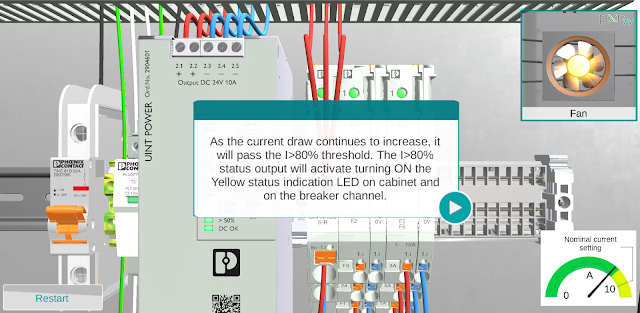

As the current draw continues to increase, it will pass the I>80% threshold. The I>80% status output will activate turning ON the Yellow status indicator LED on cabinet and on the breaker channel.
(Mevcut çekiş artmaya devam ettikçe I>%80 eşiğini geçecektir. I>80% durum çıkışı, kabindeki ve kesici kanalındaki Sarı durum gösterge LED'ini AÇARAK etkinleşecektir.)
.png)
%80 Sınırında
.png)
%80 'i geçti
.png)
.png)
CAPAROC with Status-Reset Power Module
This virtual demo will go through different features of the Status-Reset Power Module. This application is set up to power 6 circuits for 6 different loads.
(Durum Sıfırlamalı Güç Modülü ile CAPAROC
Bu sanal demo, Durum Sıfırlama Güç Modülünün farklı özelliklerinden geçecektir. Bu uygulama 6 farklı yük için 6 devreye güç verecek şekilde ayarlanmıştır.)
.png)
Elektronik Devre Kesiciler (ECB'ler)
Yüksek açma kapasitesi bir elektronik röle ile bir araya getirilmiştir.
WAGO'nun yer tasarrufu sağlayan ECB'leri, odakta hem güvenlik hem de üstün fiyat-performans oranı olduğunda meydana çıkar.
* Aşırı yük ve kısa devreye karşı güvenilir koruma sunar.
* Nominal akım ayarını artırmak zorunda kalmadan 50.000 mikrofarad ve üstü yüksek kapasiteli yüklerin aktivasyonunu da sağlar.
* 0,5 ila 12 A nominal akımlı iki, dört ve sekiz kanallı modeller münferit uygulamalarınız için nominal akımı ayarlamak üzere ihtiyacınız olan esnekliği sunar.
* Maksimum 45 mm genişliğiyle bu ECB'ler, yüksek kanal yoğunluklu olup kumanda panolarında yerden tasarruf sağlar.
* Bazı cihazlar aktif akım sınırlamalı olarak da sunulmakta olup güç kaynağı ünitesinin kısa devre sırasında aşırı yüklenmesini önler.
S8V-CP, DC devrelerini çok hassas bir şekilde korur. Aşırı yük ve kısa devreler doğru bir şekilde algılanır ve güvenilir şekilde kapatılır
* 2 ila 10 A arasında ayarlanabilir açma akımlarına sahip 4- / 8 kanallı elektronik devre kesiciler
* Termomanyetik açma karakteristiği
* Yüksek ani akımları önlemek için çıkışların sıralı ve yüke bağlı olarak başlatılması
* Yüksek kapasitif yükleri güvenilir bir şekilde açabilme özelliği
* Çok renkli LED'li arkadan aydınlatmalı düğmeler, çıkış durumunu bir bakışta gösterir
* Push-in Plus klemensler
* Panel için Yerden Tasarruf Sağlayan Değer Tasarımı
Aşırı yüklenmiş kanalların seçici açması
Bir arıza durumunda, PISA-B yalnızca etkilenen kanalların bağlantısını keser ve kalan yüklere sürekli güç beslemesi sağlar. Bu, bireysel hatalı bağlantıların hızla tanımlanabileceği, izole edilebileceği ve düzeltilebileceği anlamına gelir.
İki farklı çıkış tipi
PISA-B'de iki tür çıkış kanalı bulunur. Kanal 1 ve 2, 100mF'ye kadar yüksek kapasitif yükler için idealdir ve 12 A'ya kadar pik akımlara izin verir. 20mF'ye kadar olan standart yükler, 3 ila 8 arasındaki kanallara bağlanabilir ve 10A'e kadar beslenir. Tüm kanallar için yavaş veya hızlı açma özellikleri arasından seçim yapabilirsiniz.
PISA-B elektronik devre kesiciler, sizi tetiklenen kanallar hakkında bilgilendirir.
Anlık akım izleme; Tek tek kanalları analiz etmek ve sıfırlamak için cihazın ön tarafındaki LED teknolojisine sahip anlık akım monitörünü kullanabilirsiniz. LED matrisi, yüklerinizi anlamanıza ve değerlendirmenize, tepe akımları algılamanıza ve ayarlarınızı değiştirmenize yardımcı olur.
Alarm sinyali; Elektronik devre kesici, sizi bir alarm röle kontağı (PISA-B-812-B1, PISA-B-8CL2-B1) aracılığıyla açılmış kanallar hakkında bilgilendirir. İsteğe bağlı bir "dijital kodlu alarm sinyali", ayrı kanalların açma durumu hakkında bilgi sağlar (PISA-B-812-B4, PISA-B-8CL2-B4)
Sıfırlama özelliği; Ek sıfırlama röle kontağı, cihazın AÇIK ve KAPALI konuma getirilmesine veya tetiklenen tüm kanalların uzaktan sıfırlanmasına olanak tanır.
PIN koruması; PISA-B'nin yeni tasarımı, bir PIN koruma özelliği aracılığıyla yanlışlıkla çalıştırma hatalarını veya manipülasyonu önlemeye yardımcı olur. Ayarlar, cihazın ön tarafında bulunan kullanıcı arayüzü üzerinden 4 haneli bir PIN kodu ile kilitlenebilir.
Arızaya dayanıklı anahtar; Fail-safe işlevi, PISA-B'nin bir yedek koruma özelliğidir. Kanal anahtarlarından biri açılmazsa, arıza emniyeti işlevi devreye girer. Bu nedenle, geleneksel bir eriyen sigorta yerine elektronik bir anahtar kullanılır. Elektronik devre kesici, toplam akımı izler ve akım çok yükselirse çok daha erken tepki verebilir. Bu özellik hatlarınızı aşırı ısınmadan koruyabilir.
